DIYで換気扇の取り付けをしてみた

換気扇を設置しました。

大手ホームセンターさん各社に見積もりを出してみるも、最終的に見積もり額が5万円を超えるとのことで…

換気扇に5万円超え…

これは、苦渋の末、旦那さんが決死の覚悟でDIYによる換気扇設置に挑んだ記録です…

用途に合わせて換気扇を選ぶ

換気扇の種類はたくさんあります。

キッチンやトイレ、お風呂など用途によっても違いますし、取り付け場所も普通の壁面用や高所用、天井用などがありますので、選ぶ前に機能性や設置場所をチェックしてから選びましょう。

我が家ではコーヒー焙煎機を使用するにあたって、焙煎機の排気を換気扇によって外に排出するために必要でした。

ですので、蒸気や煙を排出するため、熱や汚れなどに強い耐久性のよい物を選びました。

最終的に25センチの金属製の換気扇を選びました。

羽、スピンナー、オリフィス、油受、引き紐、本体、シャッター、モーター受け部など主要部分がすべて金属製の物です。

パナソニック製の羽が25センチの換気扇

FY-25PM5 金属製 台所用換気扇 購入額 1万2千円位

自宅周辺の

山新さん

コメリさん

カインズホームさん

ビバホームさん

の店頭価格を確認したところ、換気扇に関してはビバホームさんが一番安かったそうですが、買った後で気付きましたが、ネットが1番安かったです…(°_°)

【最安値挑戦中!最大25倍】【在庫あり】換気扇 パナソニック FY-25PM5 一般換気扇 金属製換気扇 排気 連動式シャッター 台所用 [☆]
created by Rinker

必要な道具

壁に穴を開ける作業は、柱の位置が確認できればDIY好きな方なら誰にでもできるものだと勝手に思っていました(もちろん私には無理です…)

検索してみると自分で取り付けたという方が結構いらっしゃいますし、業者の方や素人の方が取り付けた施工例の情報が載っているサイト等もありましたので、これは旦那さんにもできるはず!と思ったのですが…

「これは業者さんにお願いしよう」というのです。

なんでも作ってしまう旦那さんが、どうして換気扇の取り付けをできないなんて言うのか不思議でした。…ですが、理由がわかりました。

単に道具がなかったのと、壁に穴を開けるので失敗が怖いとのことでした。

倉庫の外壁は鉄板(トタン?)でできているため、金属用の切断機がないと作業が出来ません。たった一回のためにわざわざ電気工具を買う必要がないと判断した私は、ホームセンター数店舗とネットで検索した業者さんに問い合わせて見積もりをお願いしました。

ですが残念なことに、どこの業者さんも最初の提示された低価格では難しいというお返事をいただいてしまいました。最初のお話では工賃約1万円を含めても3万円以内とのことでしたが、現場の見積もり後は取り付け場所の高さがあるので足場料金がプラスされたり、配線も引っぱるとなるとどんどん加算されていき5万円以上になるというのです。

その中でもパワーコメリさんが一番安かったのですが、途中で契約の業者が変わったとのことで現場の確認に二度訪れ、連絡を待つこと約1ヶ月後、問い合わせてみると、もう一度現場の視察に伺わせて下さい、とまた振り出しに戻る始末…

という一連の流れを旦那さんに話したところ、配線を引っぱるのも、換気扇の取り付けも、自分でやったほうが費用も時間も掛からないし、良い物を取付けられることがわかり、迷いも吹っ切れたようで、思い切って工具も購入し換気扇取り付け作業が始まったのです。

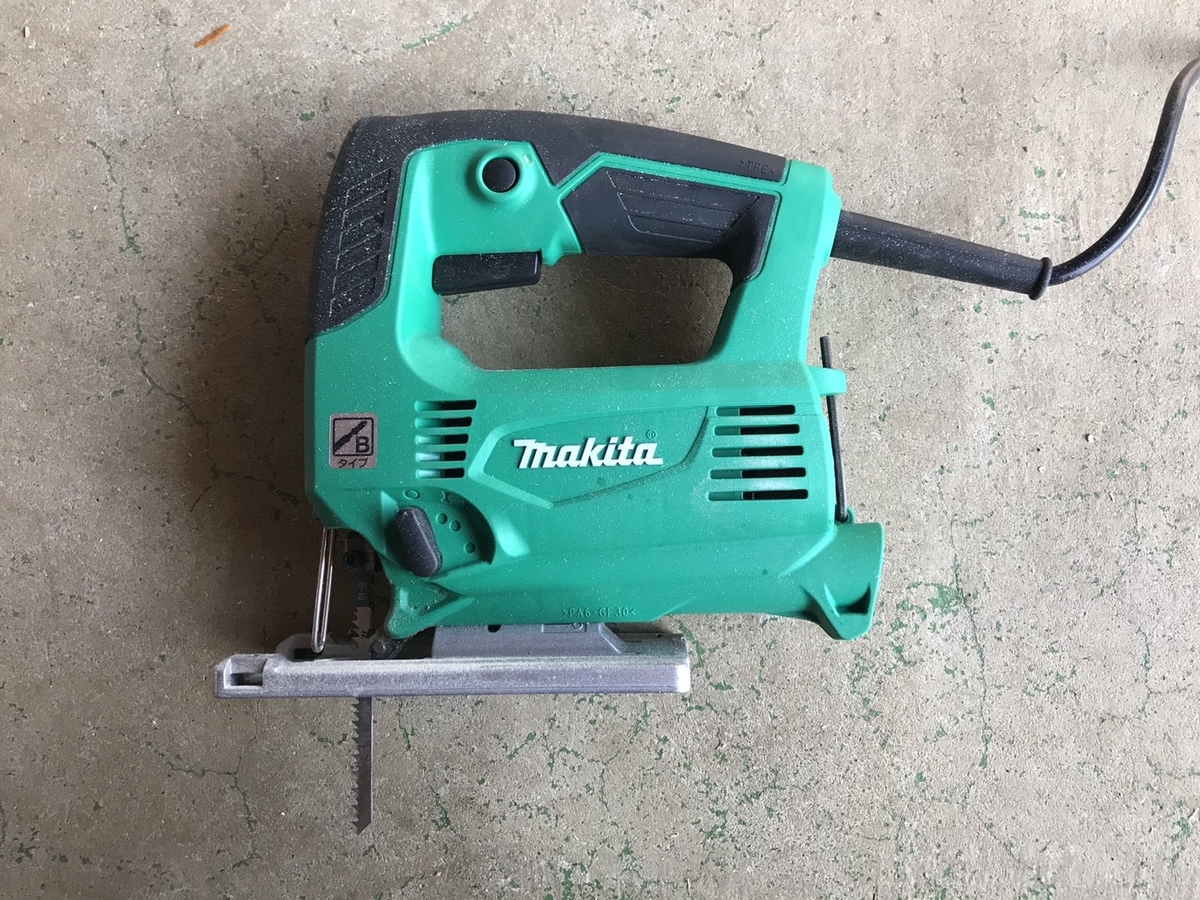

…というわけで、購入することになった鉄板やベニヤ板を切断するジグソー君です。

f:id:Yamanao:20190527110246j:plain

旦那さんの愛用品の中で多いメーカー「新興製作所製」のジグソー(2500円位)を購入予定だったようですが、急遽一生物というよく使う理由付けで、マキタのジグソー(8000円位)にしたそうです。

マキタ/makita ジグソー M421
created by Rinker

旦那さんいわく

「ジグソーに限っては新興さんはちょっと…」

だそうです。

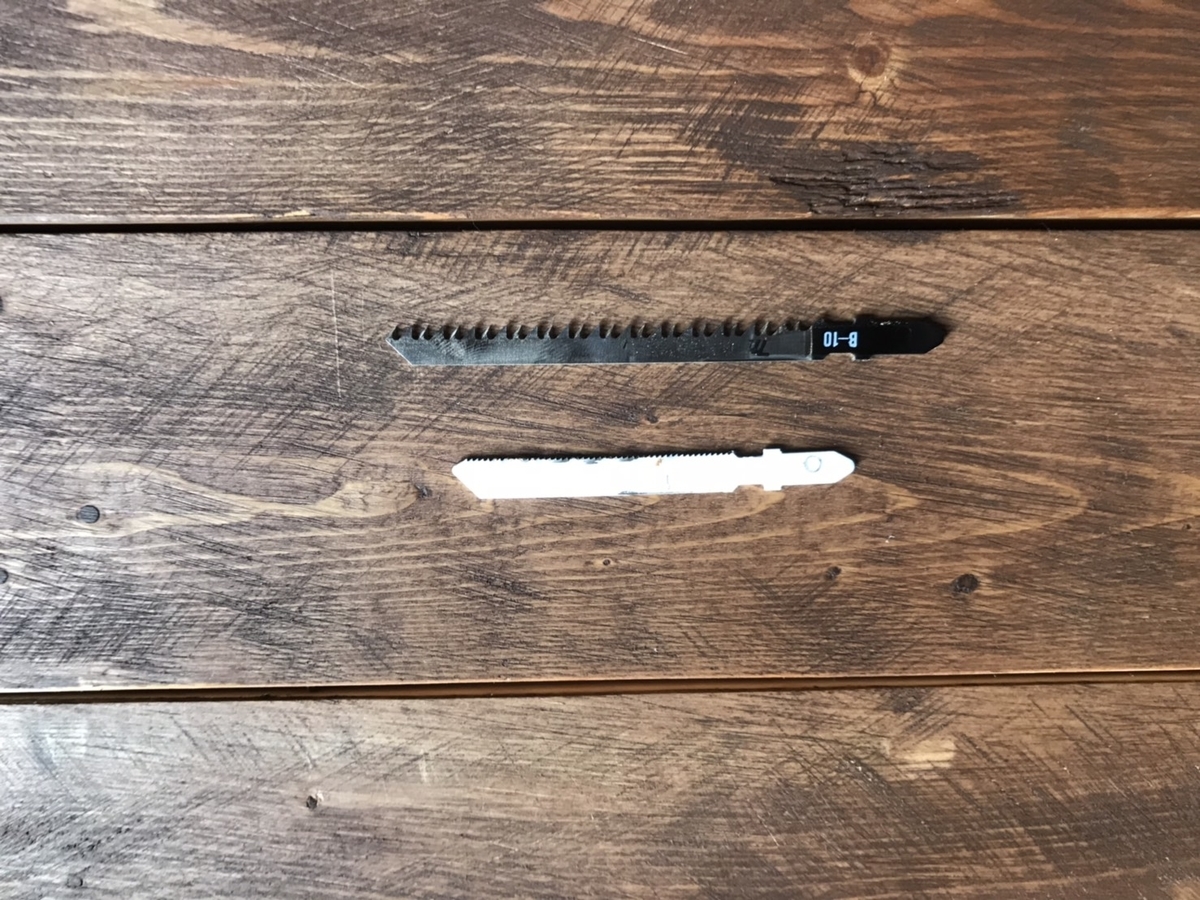

マキタの刃です。

上が木工用で、下が鉄板用です。

f:id:Yamanao:20190527110138j:plain

DIYをするにあたって一番大事なことは、

「道具と経験」

だそうです。

ものを作る技術に優れた匠の技を持った方や、その道を極めた職人さんの道具をみるとわかるのですが、やはり一流の方が使うものは手入れも行き届いた一流の道具だったりします。

やはり経験は大事で旦那さんが面取りや仕上げに使うカンナ?のみ?を使う技術は使うたびに上達していて、今では素人とは思えない仕上がりになります。木目の触り心地がとても気持ちいいのです。

ただ、ノミは3本セットで2千円しない物だそうです。しかし、何度も研いでいるノミの切れ味は抜群です。

SK11 鑿 9/15/24mm 3本セット 叩きのみ 大工道具 ノミ 木材加工工具
created by Rinker

換気扇取り付け作業

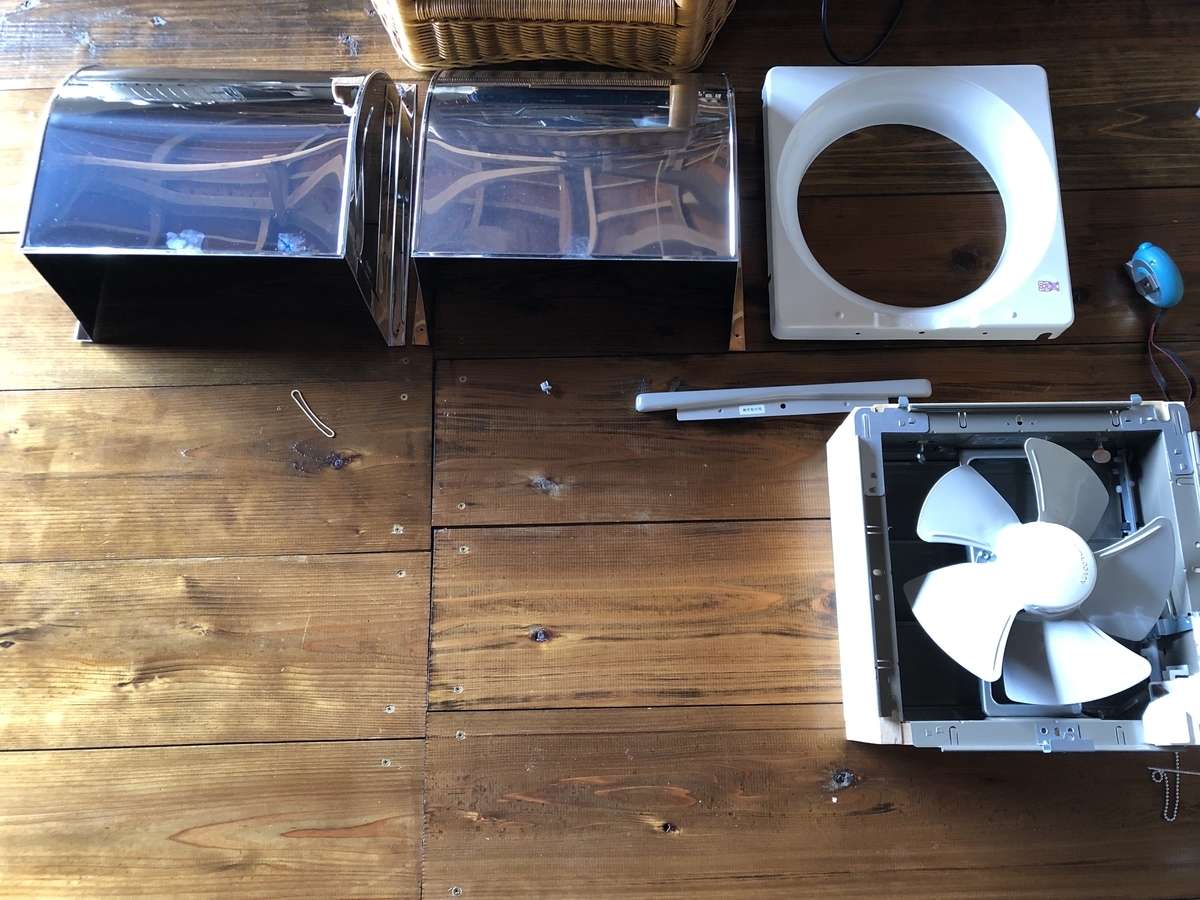

主な材料

f:id:Yamanao:20190526194051j:plain f:id:Yamanao:20190526195023j:plain

換気扇本体(パナソニックFY-25PM)

ステンレス製フード(1個2300円位)

型枠(1300円位)

換気扇とフードはビバホームさんで、型枠はコメリさんで購入しました。

フードは店頭で実際に換気扇に合わせて購入し、型枠はサイズ別に売られていますので、取り付ける換気扇と同じサイズのものを買います。

倉庫の壁に穴を開ける

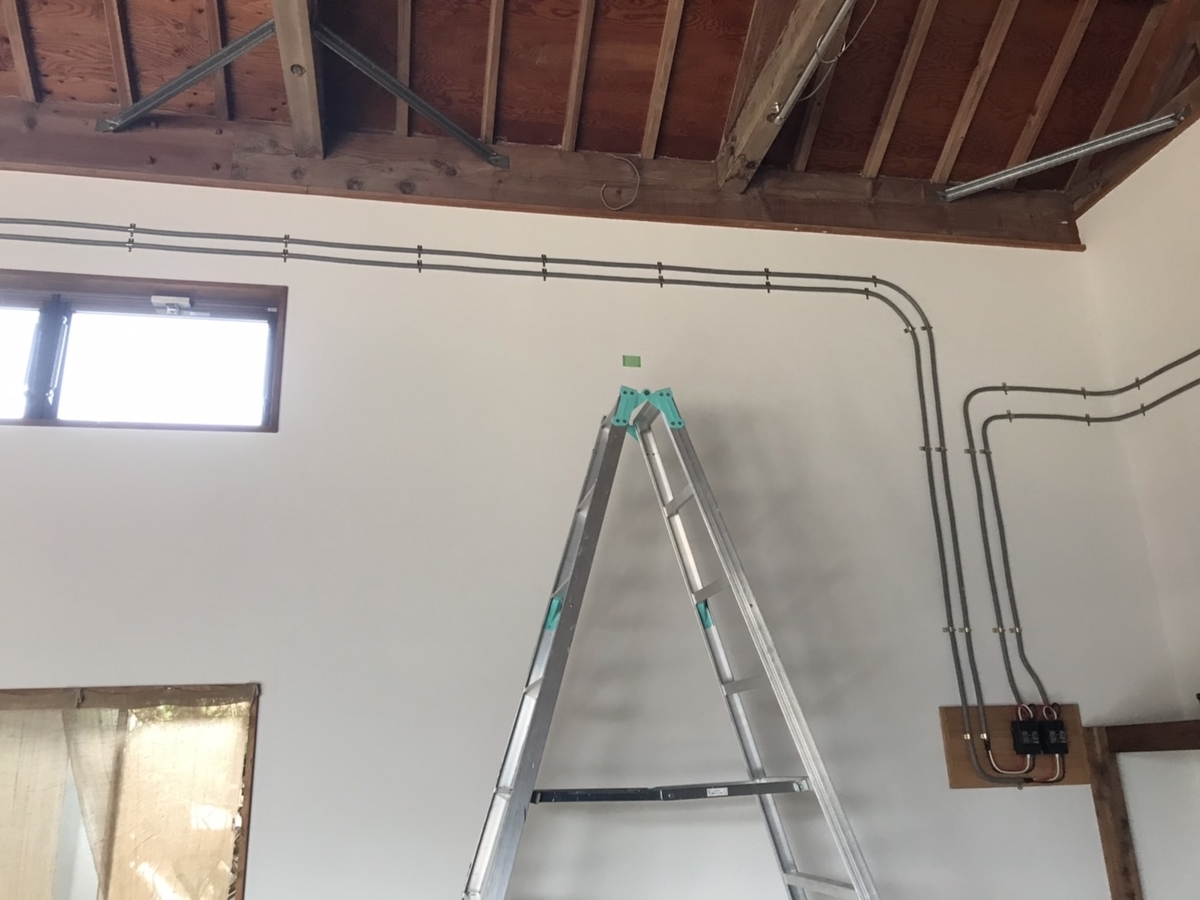

壁をコンコンと叩いて柱の場所を音で確認します。

柱が入っている部分は、明らかに音が違うので、わかると思います。

f:id:Yamanao:20190527110212j:plain

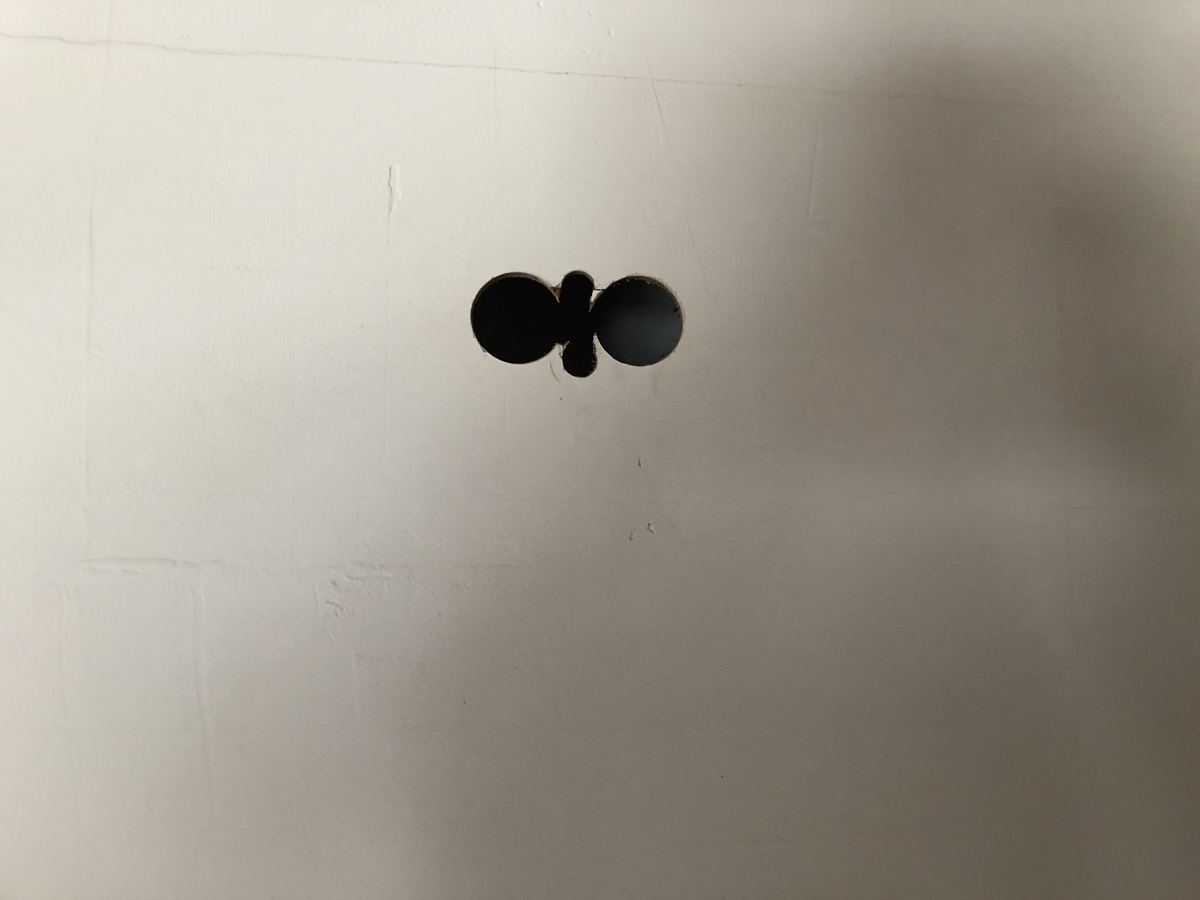

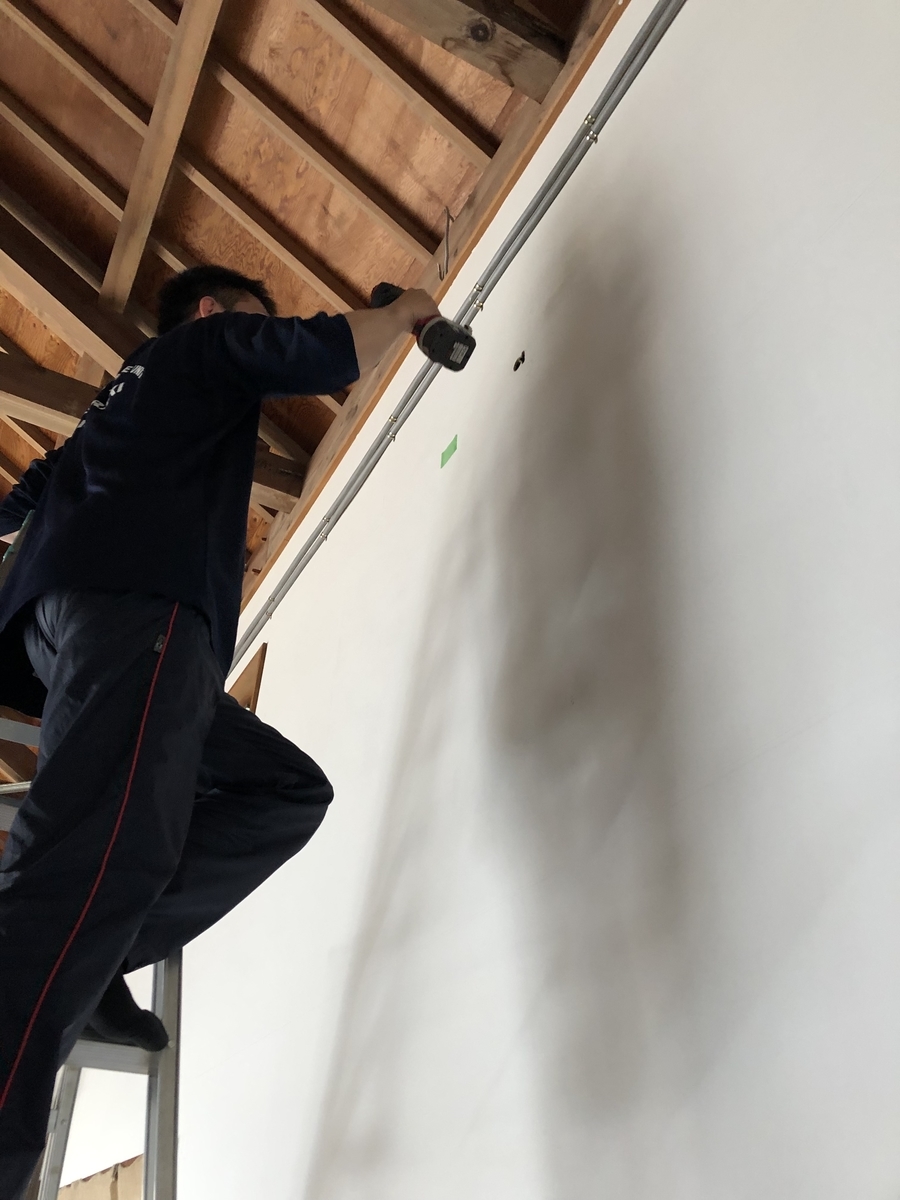

インパクトドライバーにホールソーを付けて壁に穴を開けます。

内部の状況を懐中電灯で照らしたりして、確認します。

f:id:Yamanao:20190526193922j:plain f:id:Yamanao:20190526193835j:plain

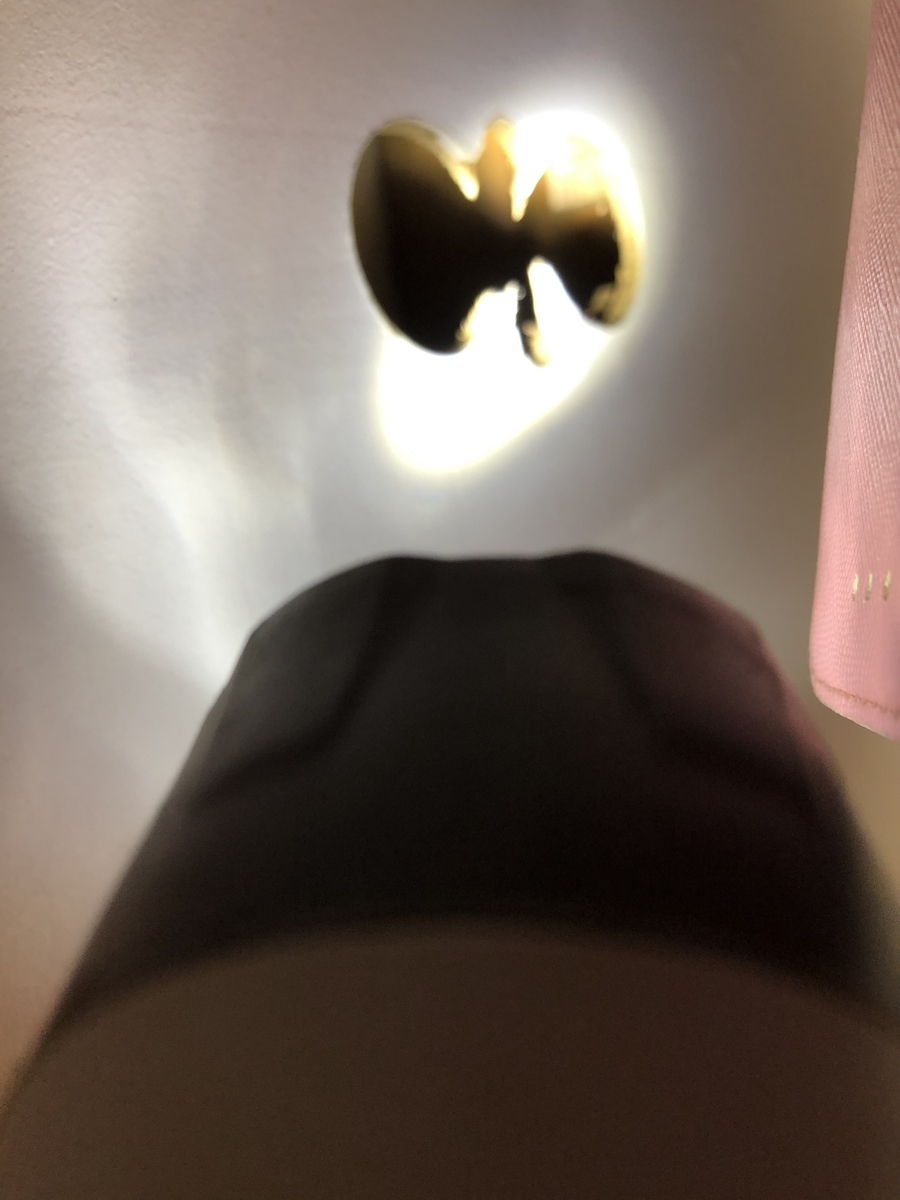

穴から覗いて柱を目視確認。

分かりづらいですが柱が見えました。

f:id:Yamanao:20190526193951j:plain

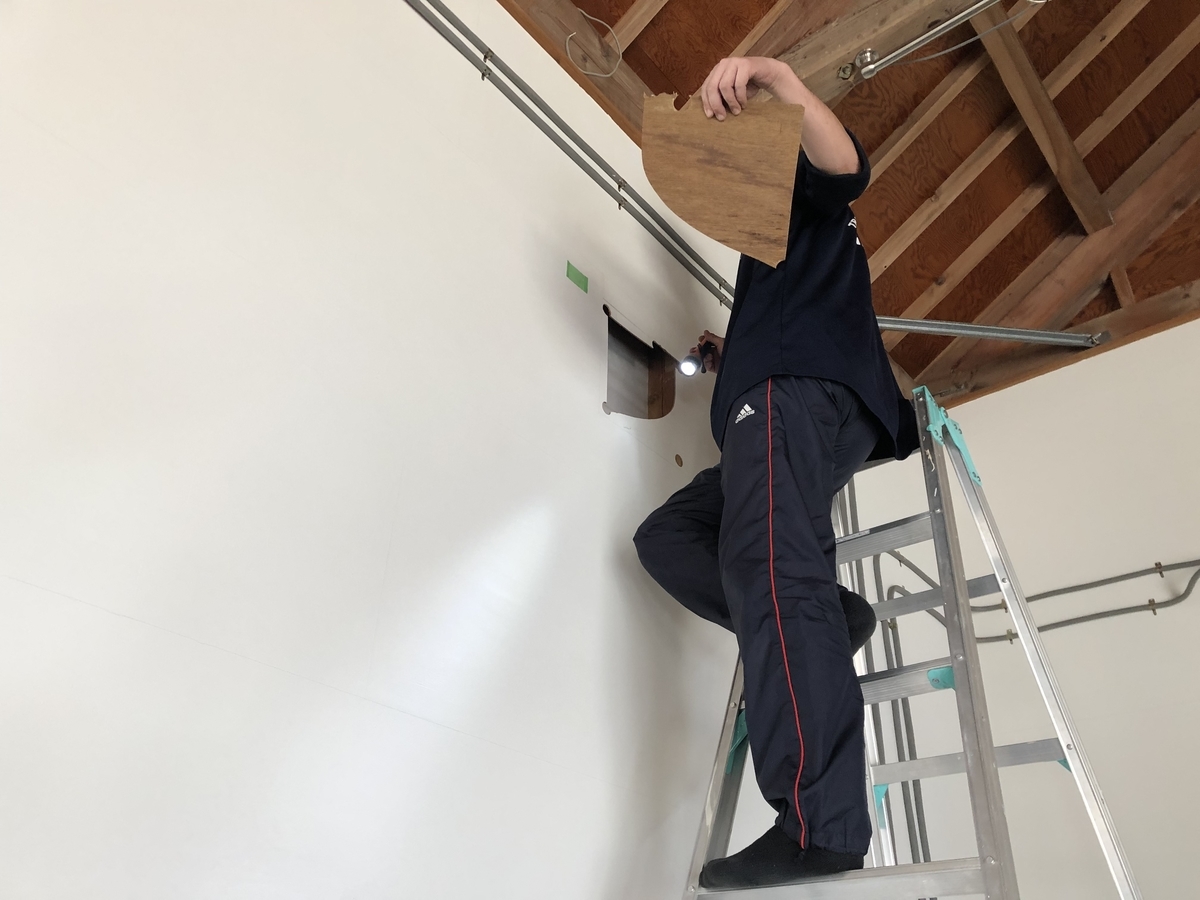

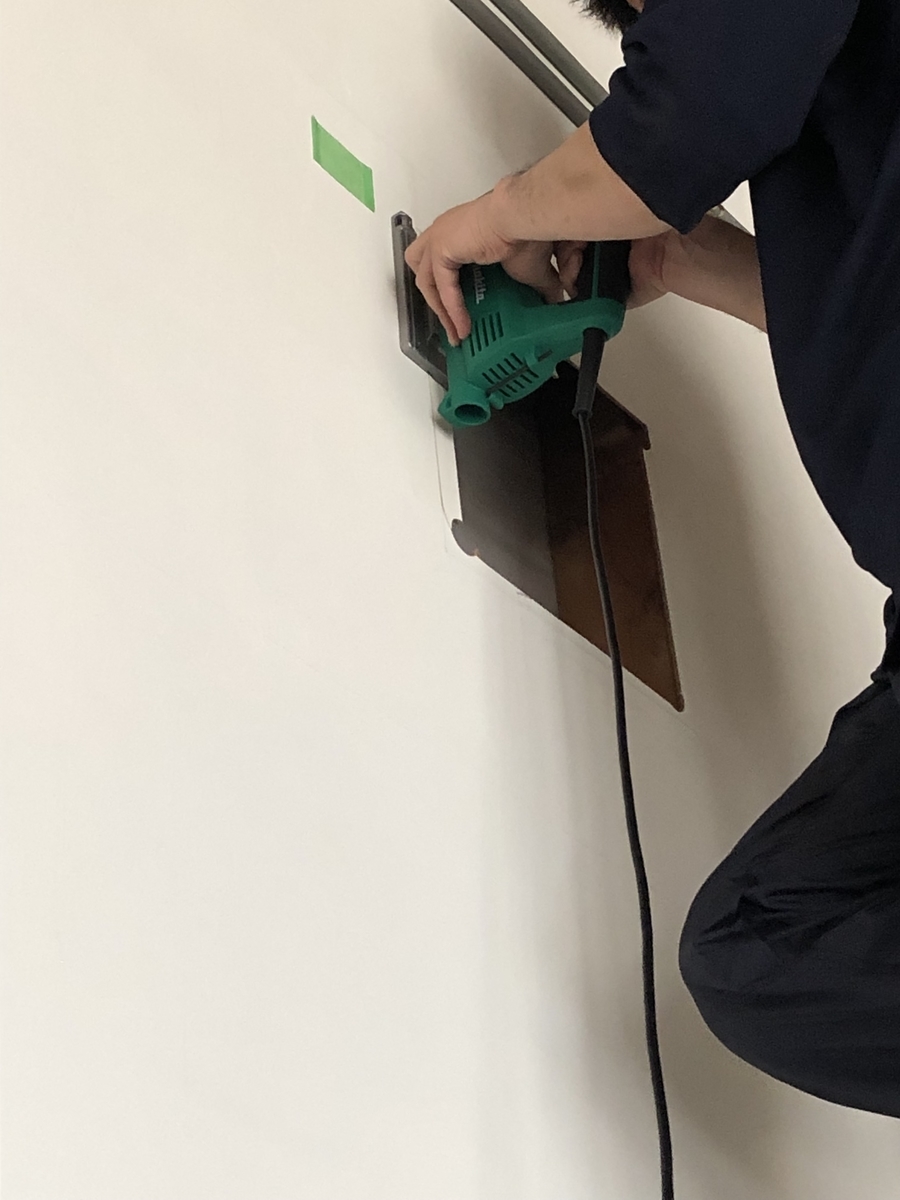

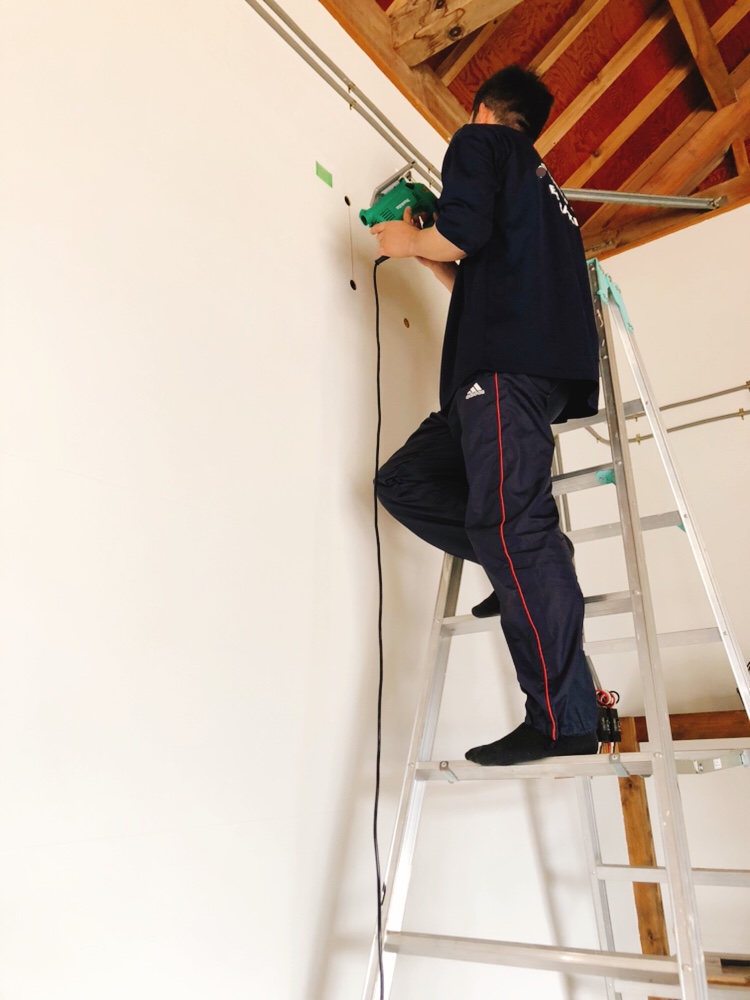

柱付近に4箇所穴を開けて、ジグソーでベニヤ板の壁を切っていきます。

旦那さんは初めてジグソーを使っていましたが、感動的な切れ味だそうです。

f:id:Yamanao:20190527020618j:plain f:id:Yamanao:20190526194310j:plain f:id:Yamanao:20190526194206j:plain

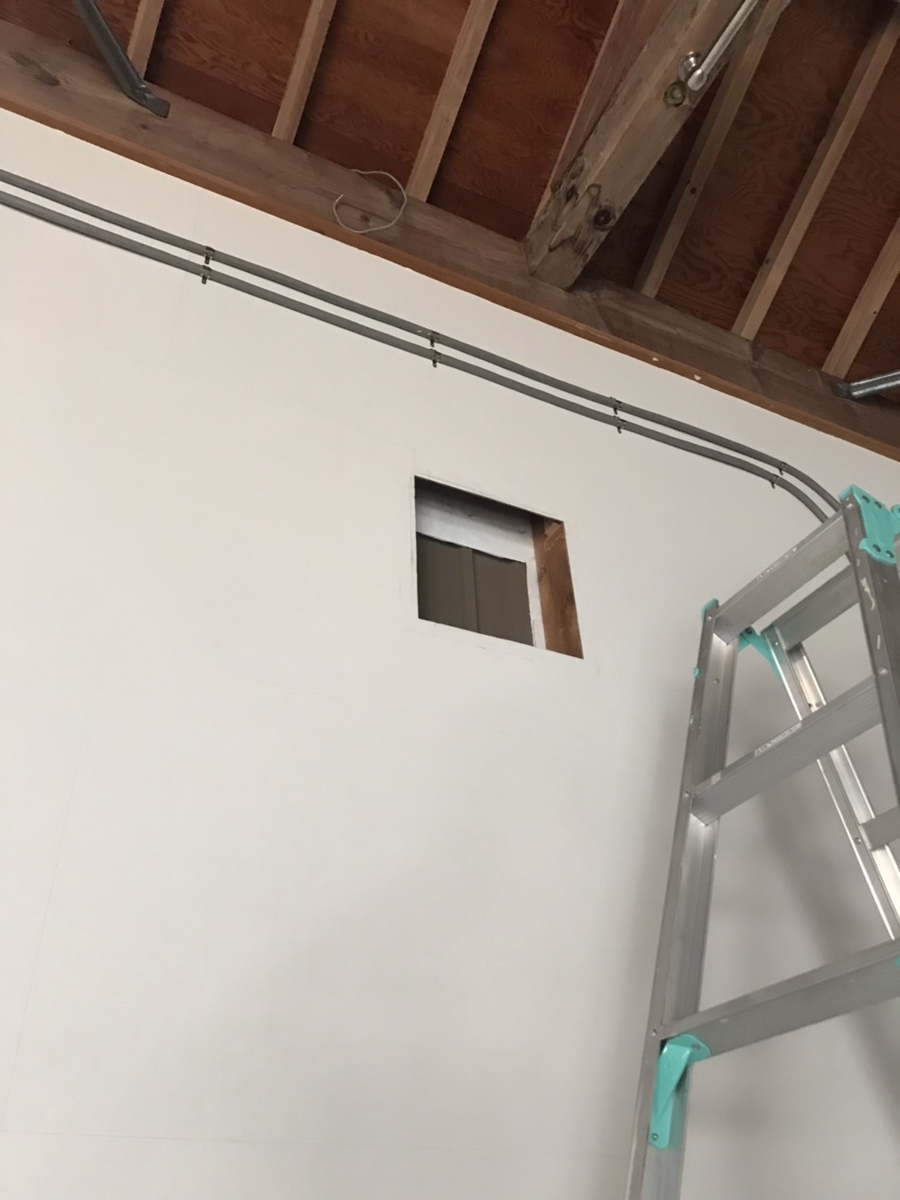

内側の壁の切断が終了しました。

f:id:Yamanao:20190527110232j:plain f:id:Yamanao:20190527110221j:plain

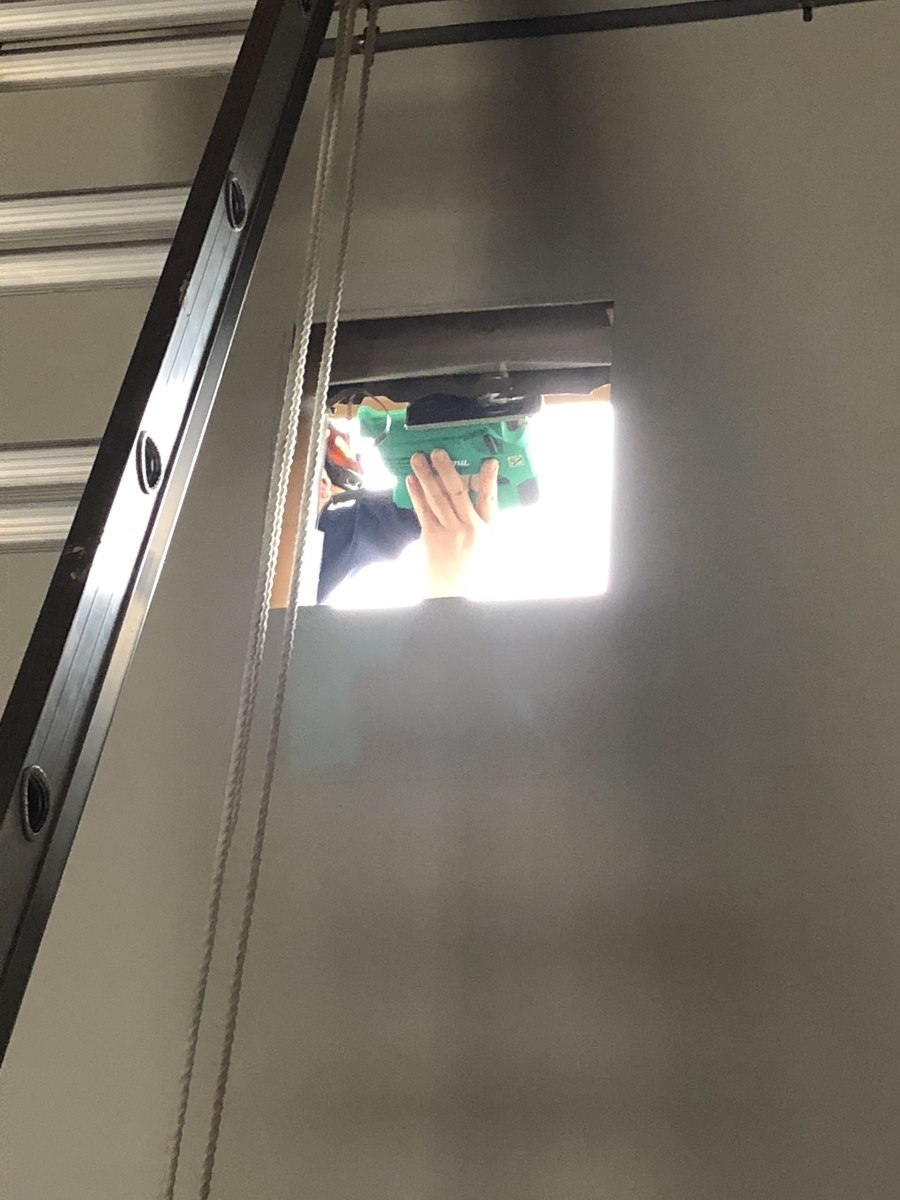

外側のトタンの切断

f:id:Yamanao:20190526194914j:plain

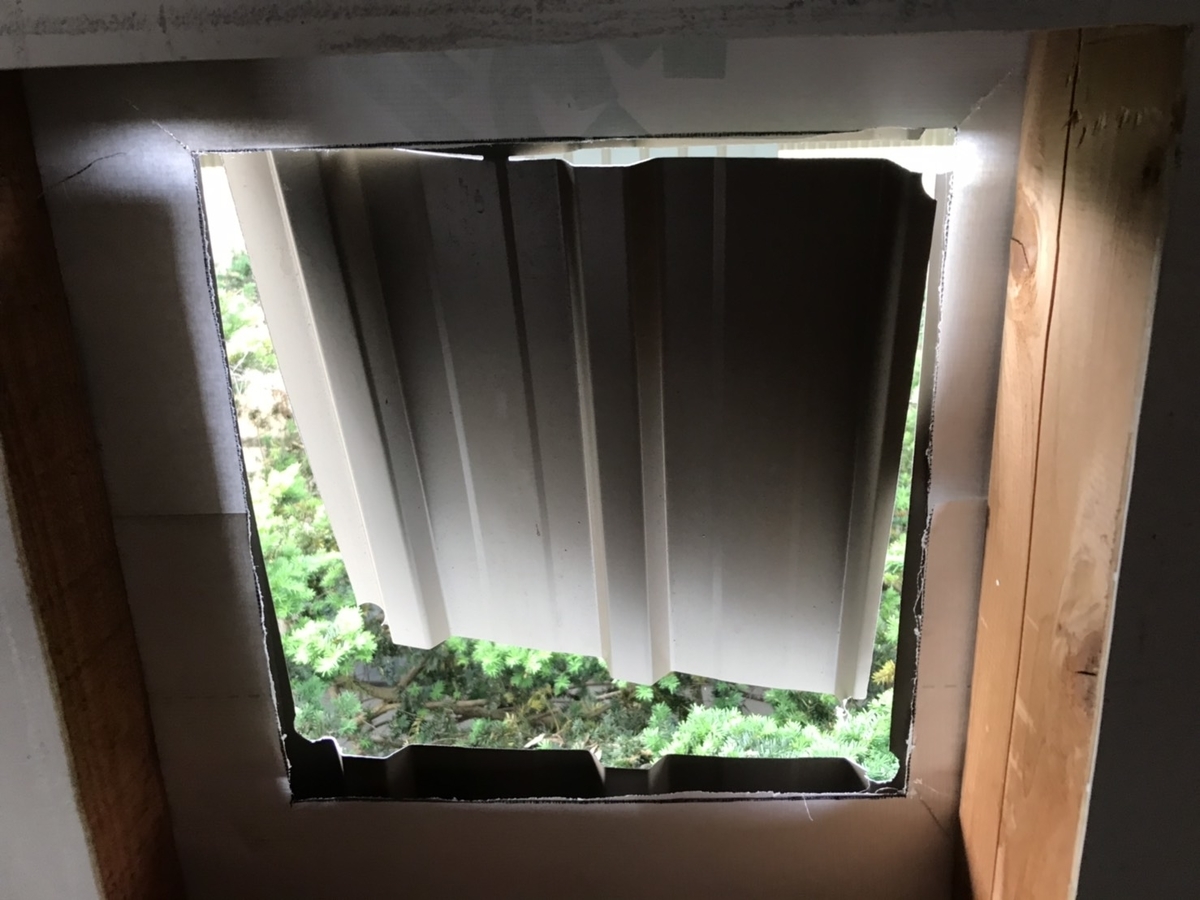

外側のトタンを切断します。

内側とやり方は一緒で、四つ角に穴を開けてジグソーで切っていきます。

トタンの穴空けは、ドリルを使いました。

f:id:Yamanao:20190527112934j:plain

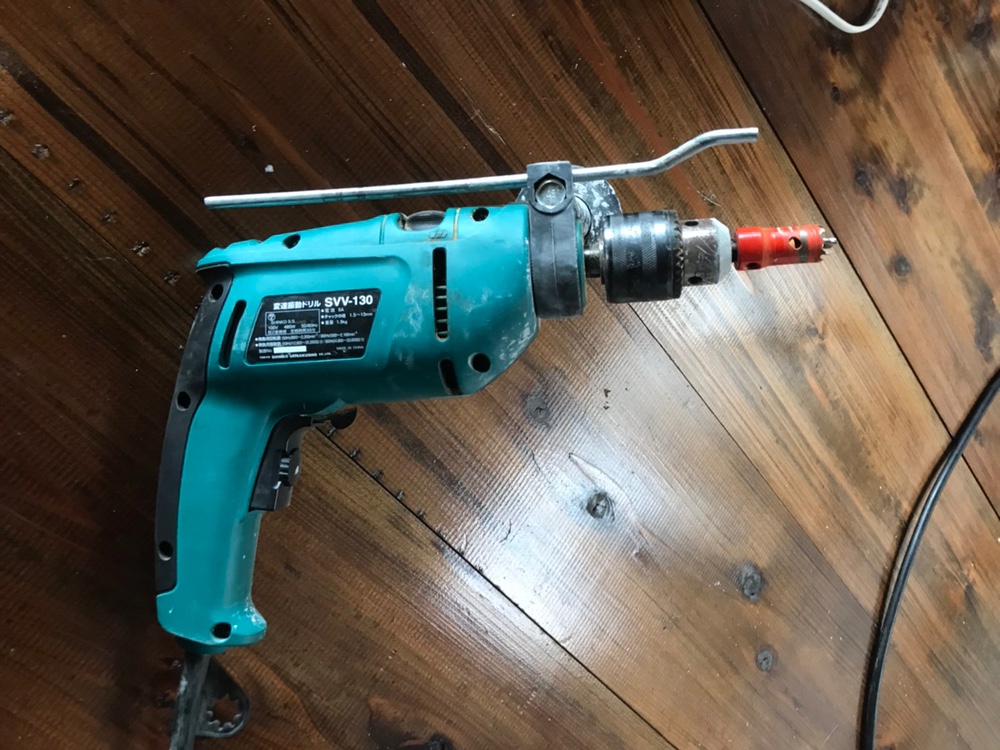

新興製作所の電動ドリルです。

鉄鋼用のドリルの刃を付けて作業します。

特に金属の加工をする時は、必ずゴーグルを装着します。

f:id:Yamanao:20190527110129j:plain

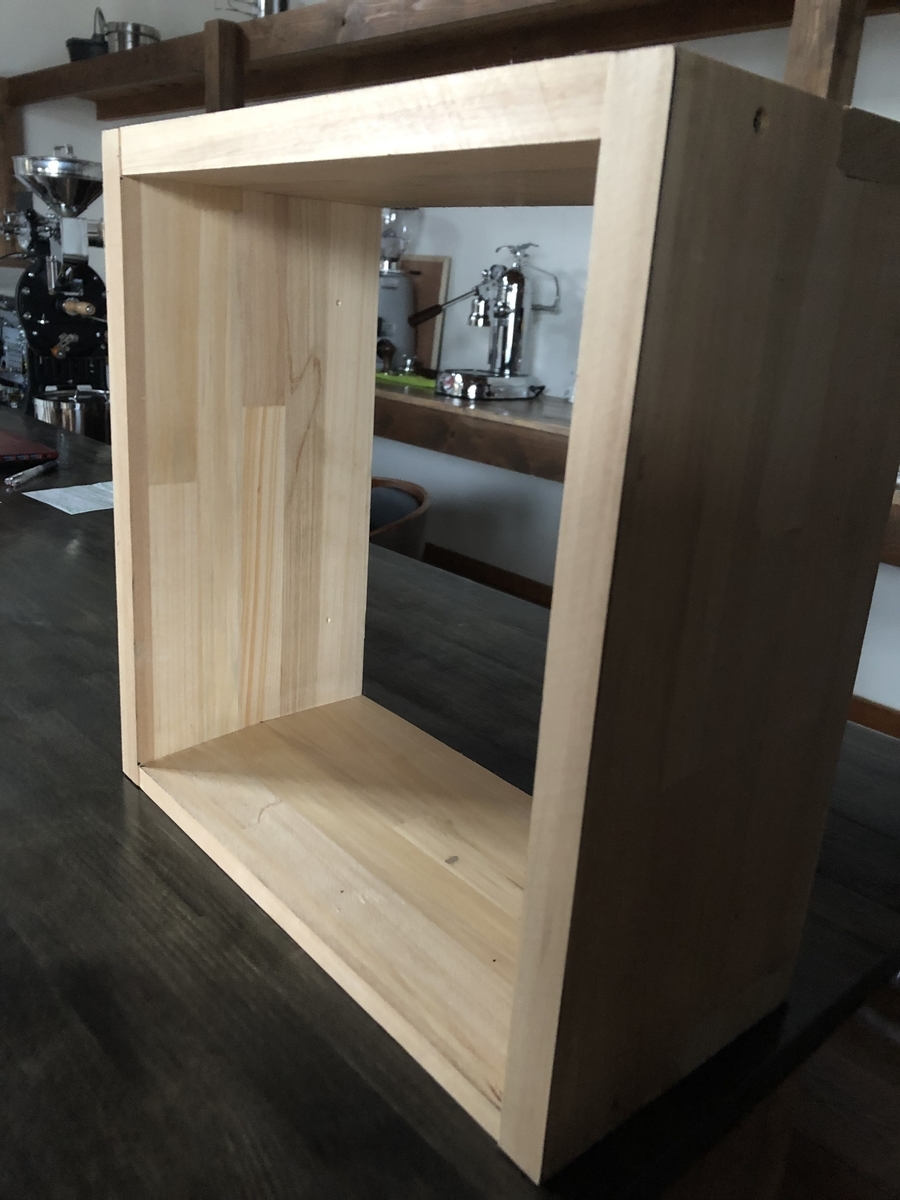

型枠を作成

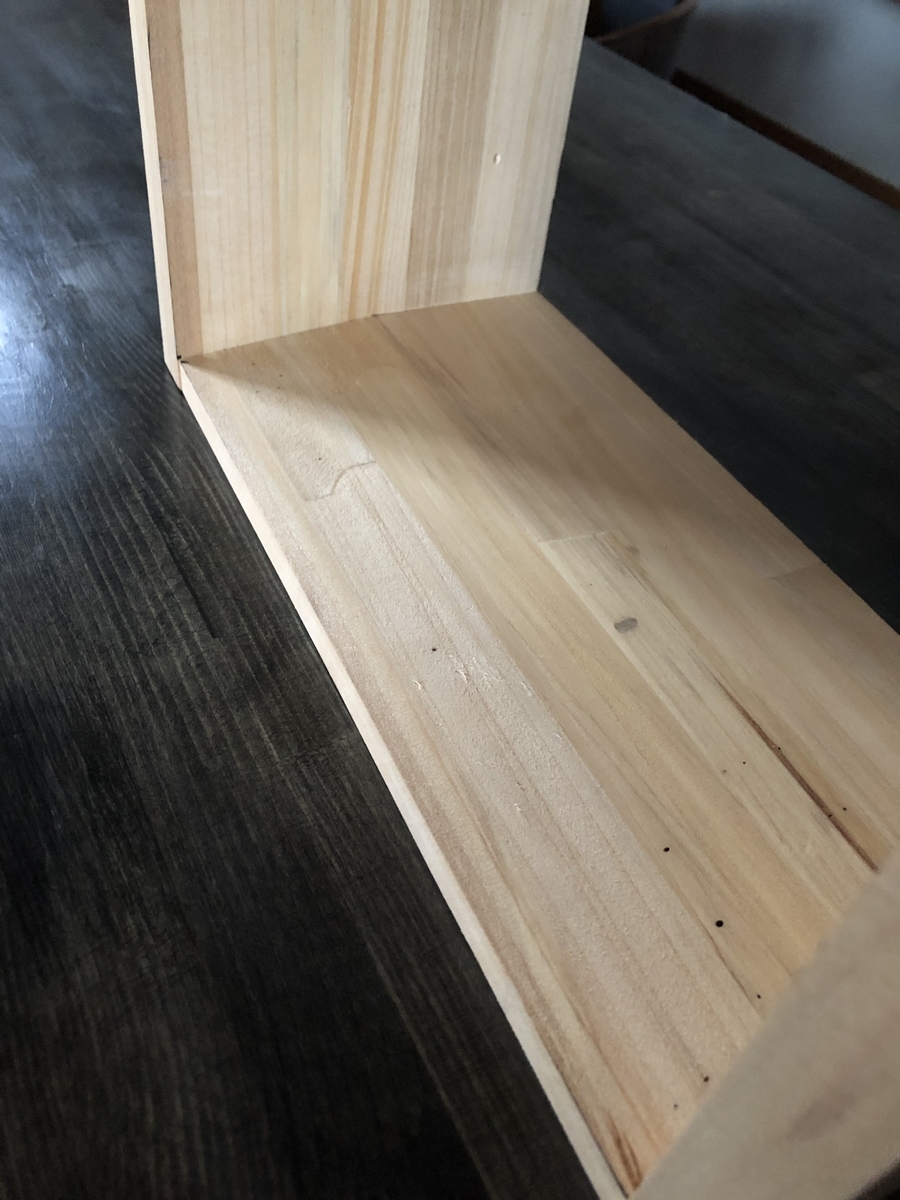

買ってきた型枠を組み立てます。

型枠板の一枚だけスロープが切ってあるのがわかるでしょうか。

板が薄い方を下にして、外側に向くように設置します。

f:id:Yamanao:20190526195023j:plain f:id:Yamanao:20190526194947j:plain

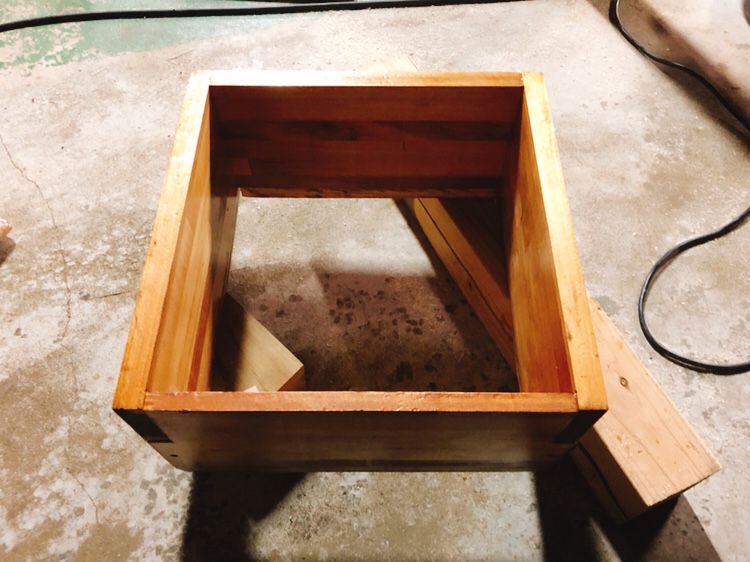

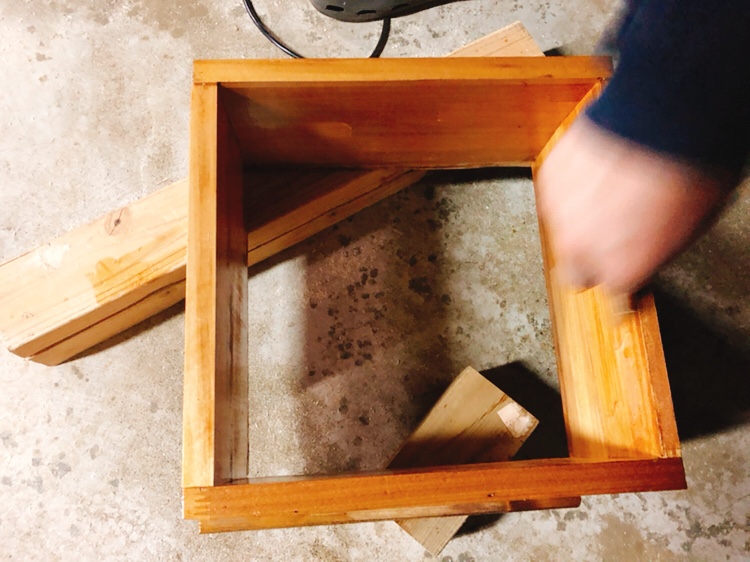

設置する前にニスを塗ります。

雨が吹き込んだりしても、なるべく木が腐らないように施工します。

f:id:Yamanao:20190527020715j:plain f:id:Yamanao:20190527020705j:plain f:id:Yamanao:20190526195404j:plain

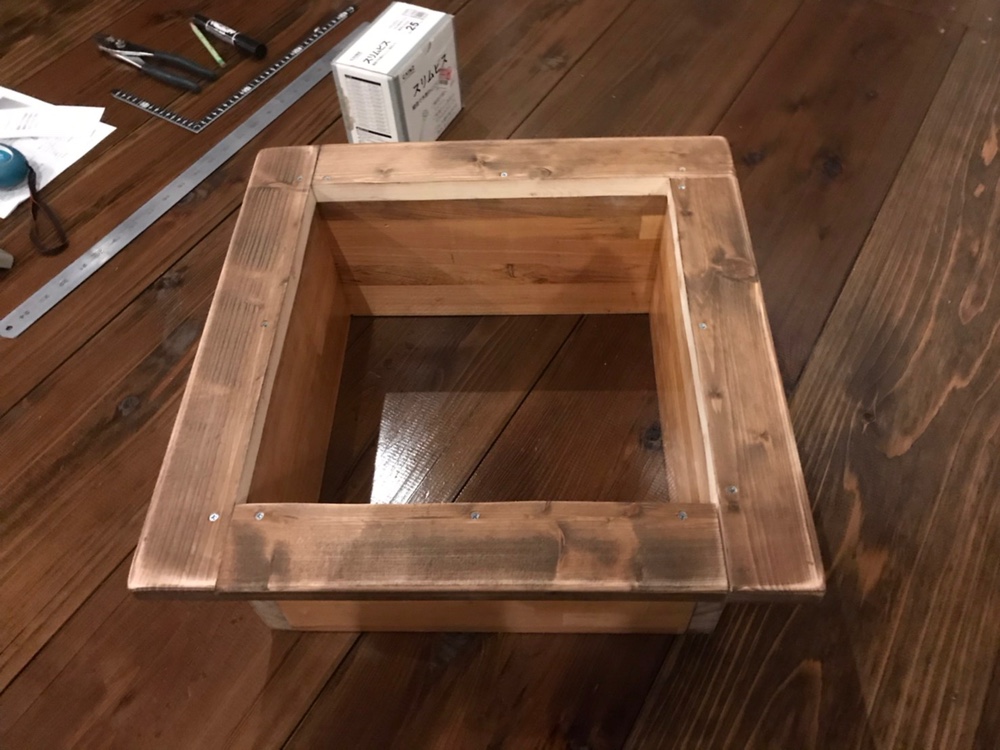

今回の換気扇設置では、内側にもフードをつけるため、型枠に1×4の木材を取り付けます。

f:id:Yamanao:20190526195328j:plain f:id:Yamanao:20190527112918j:plain

型枠と換気扇の設置

f:id:Yamanao:20190527110112j:plain

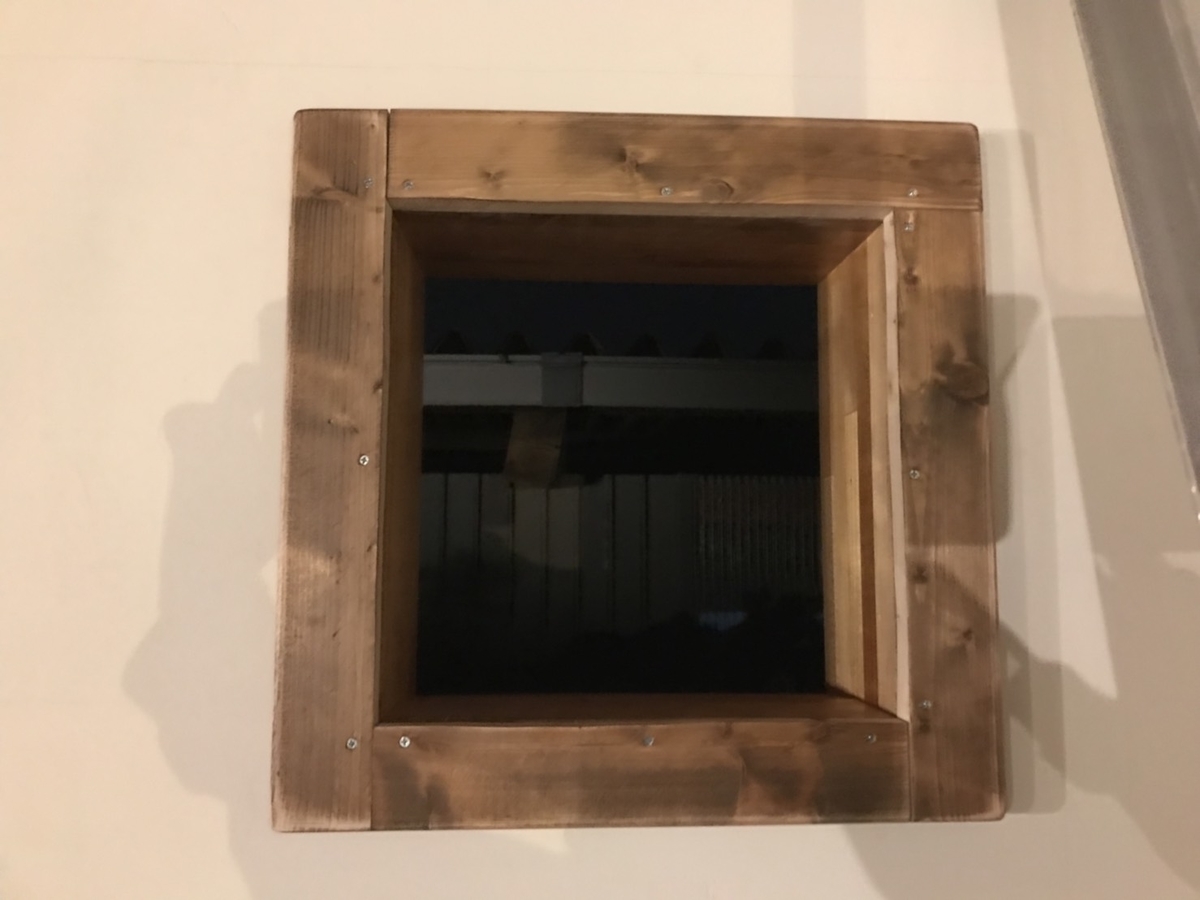

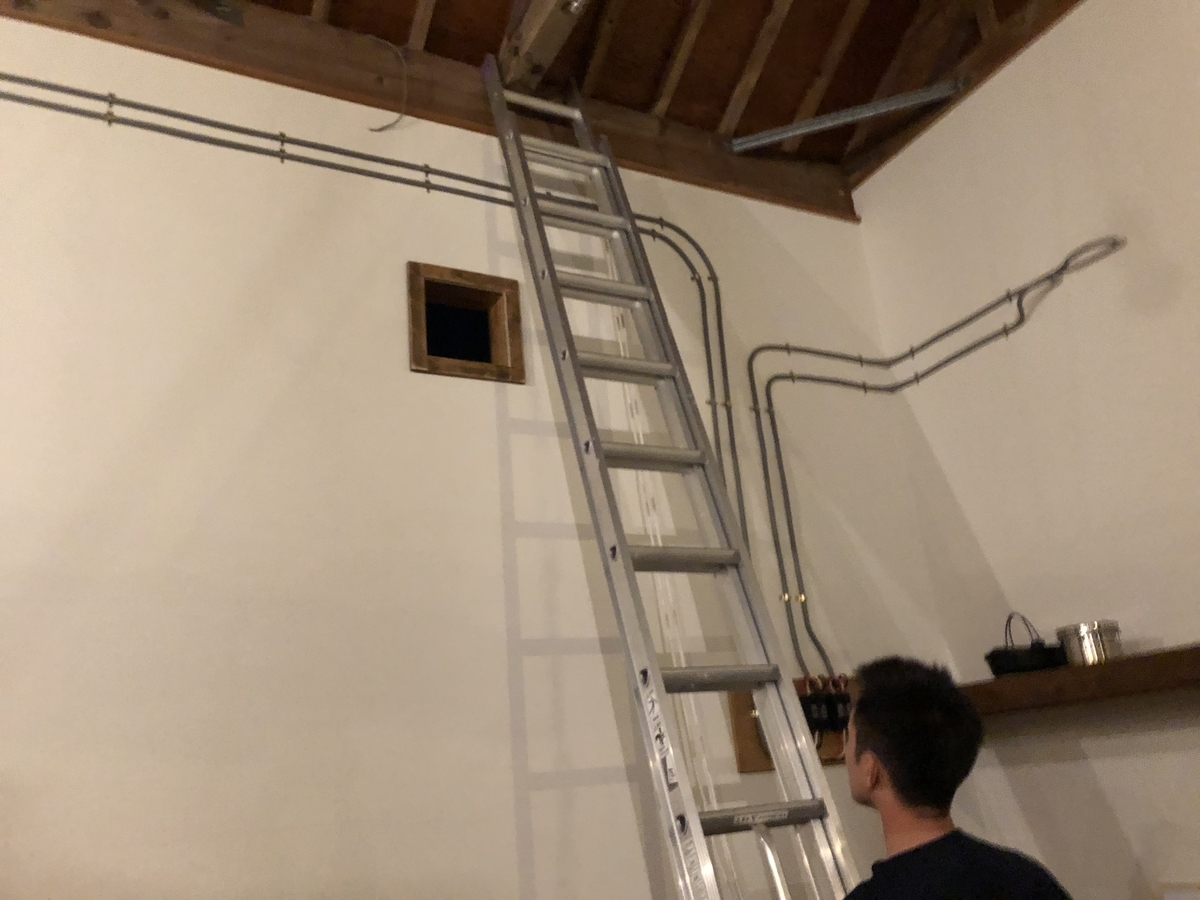

壁に出来上がった型枠を設置します。

f:id:Yamanao:20190526195522j:plain

以外に?ピッタリとはまったことにビックリする旦那さんです。

両脇の柱に木ネジで型枠を固定します。

換気扇本体の取り付けとフードの取り付け

換気扇本体を取り付けます。

本体を木ネジで型枠に取り付けます。

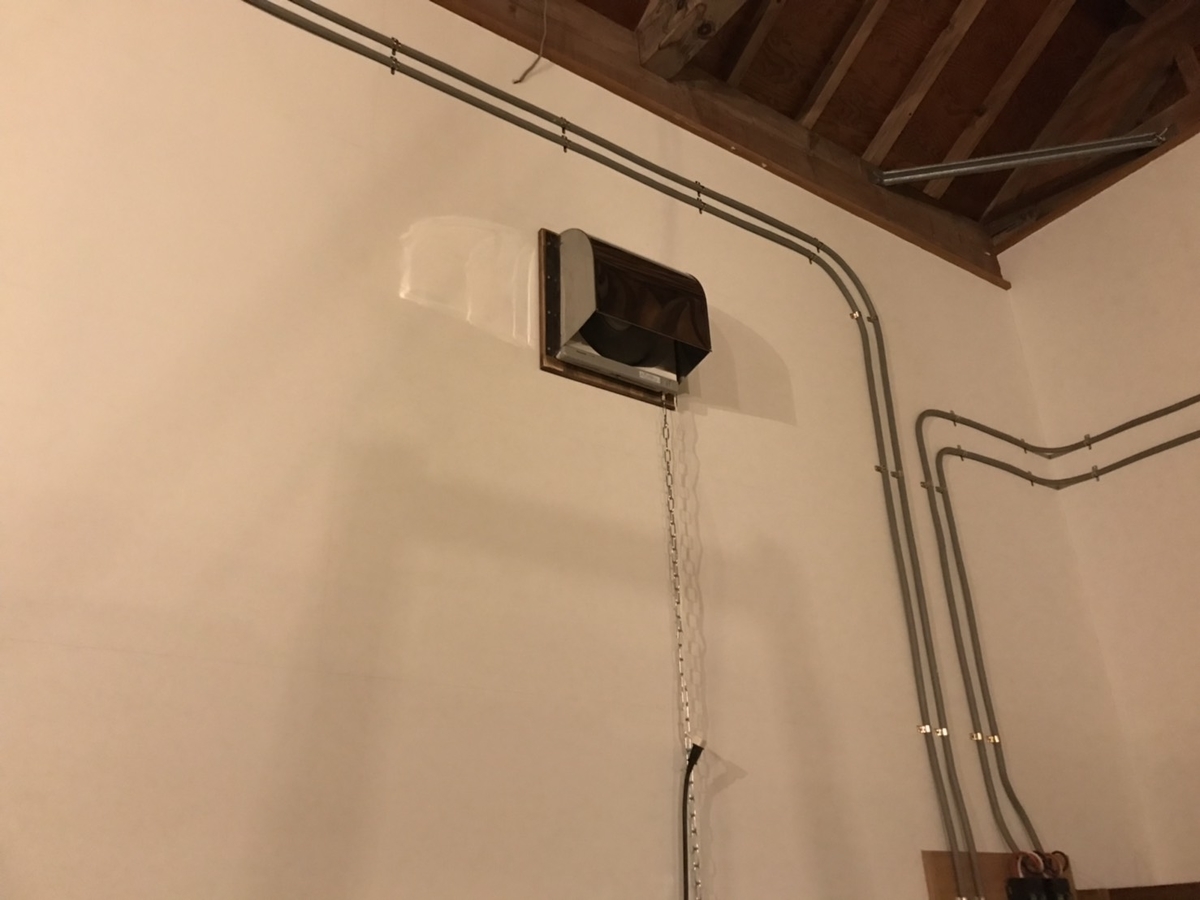

内側のフードも木ネジで型枠に取り付けます。

f:id:Yamanao:20190527110104j:plain

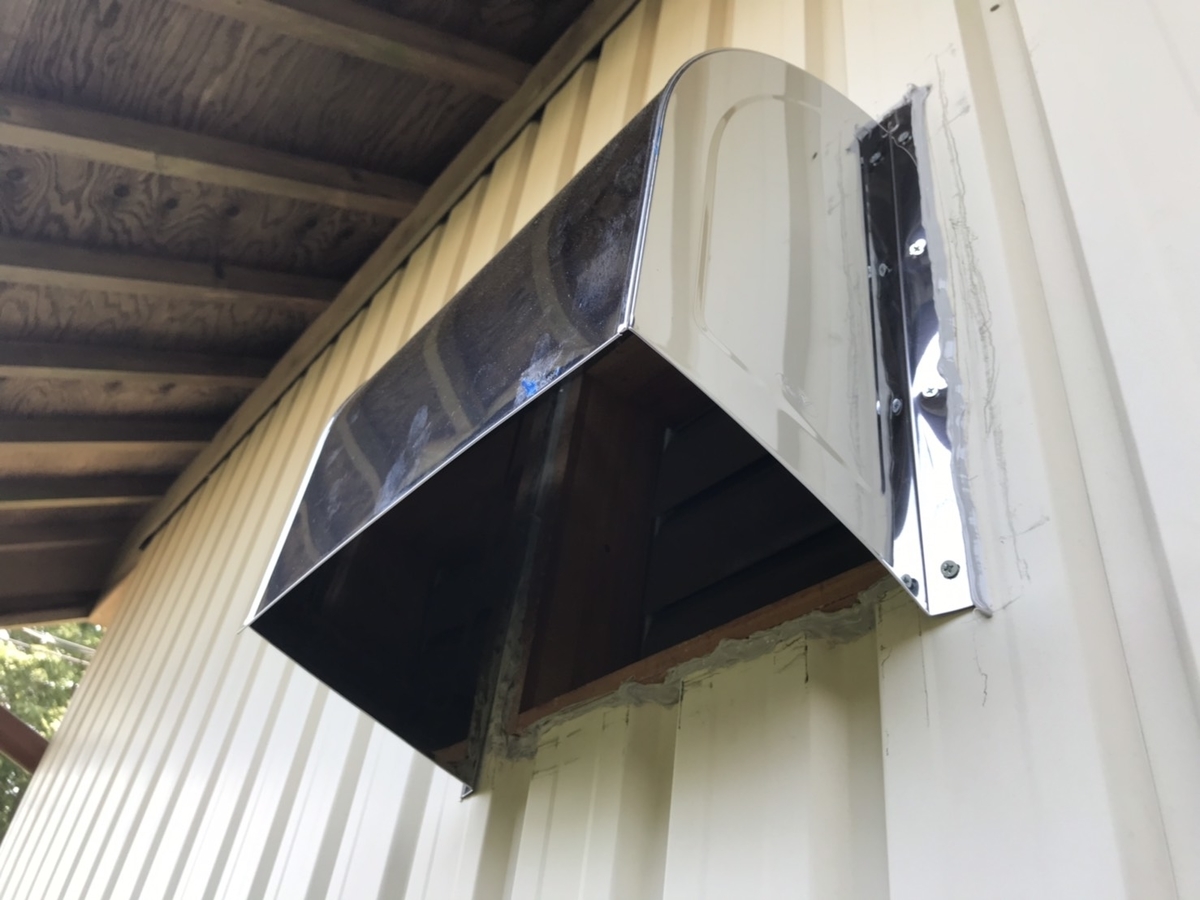

外側のフードはドリルネジ(鉄板にインパクトドライバーで打ち込むネジ)で取り付けます。

f:id:Yamanao:20190527142103j:plain

コーキングで塞ぐ

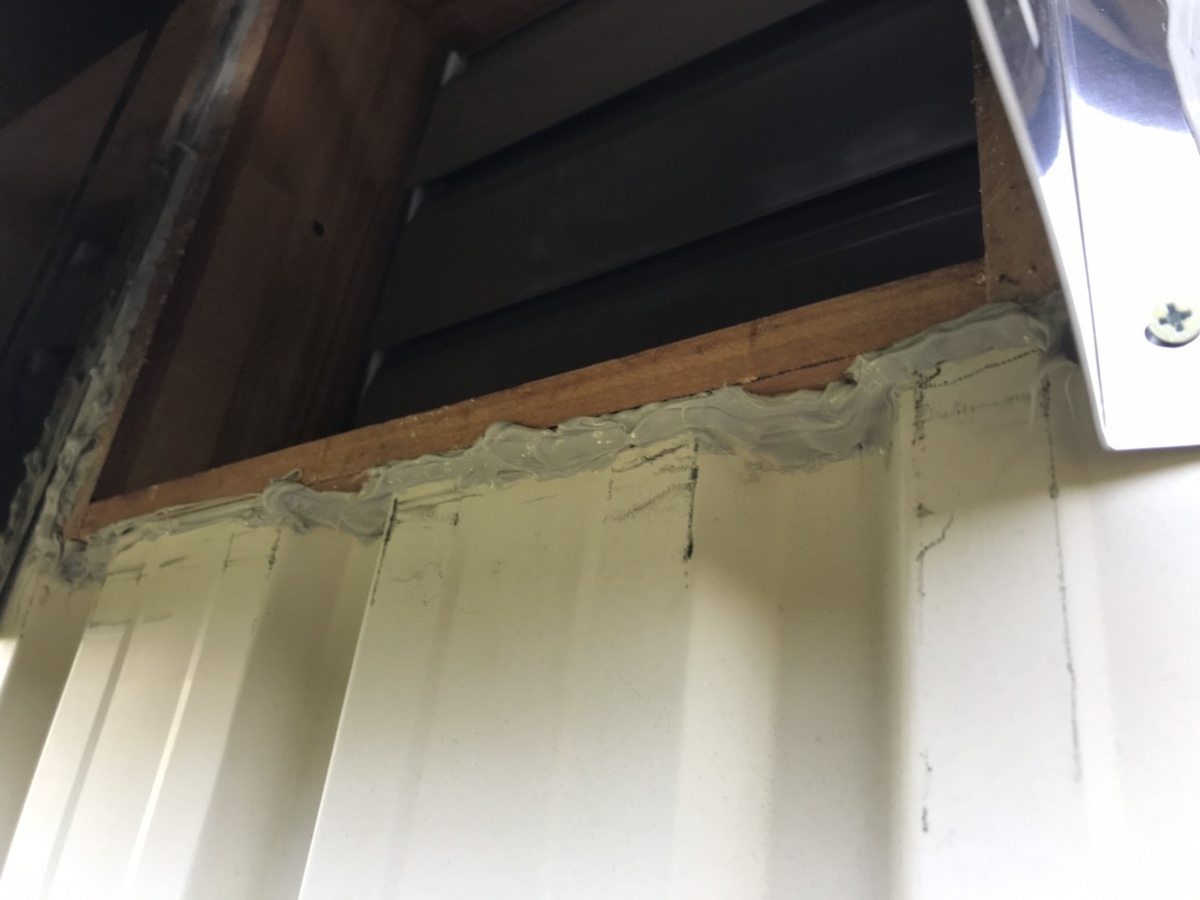

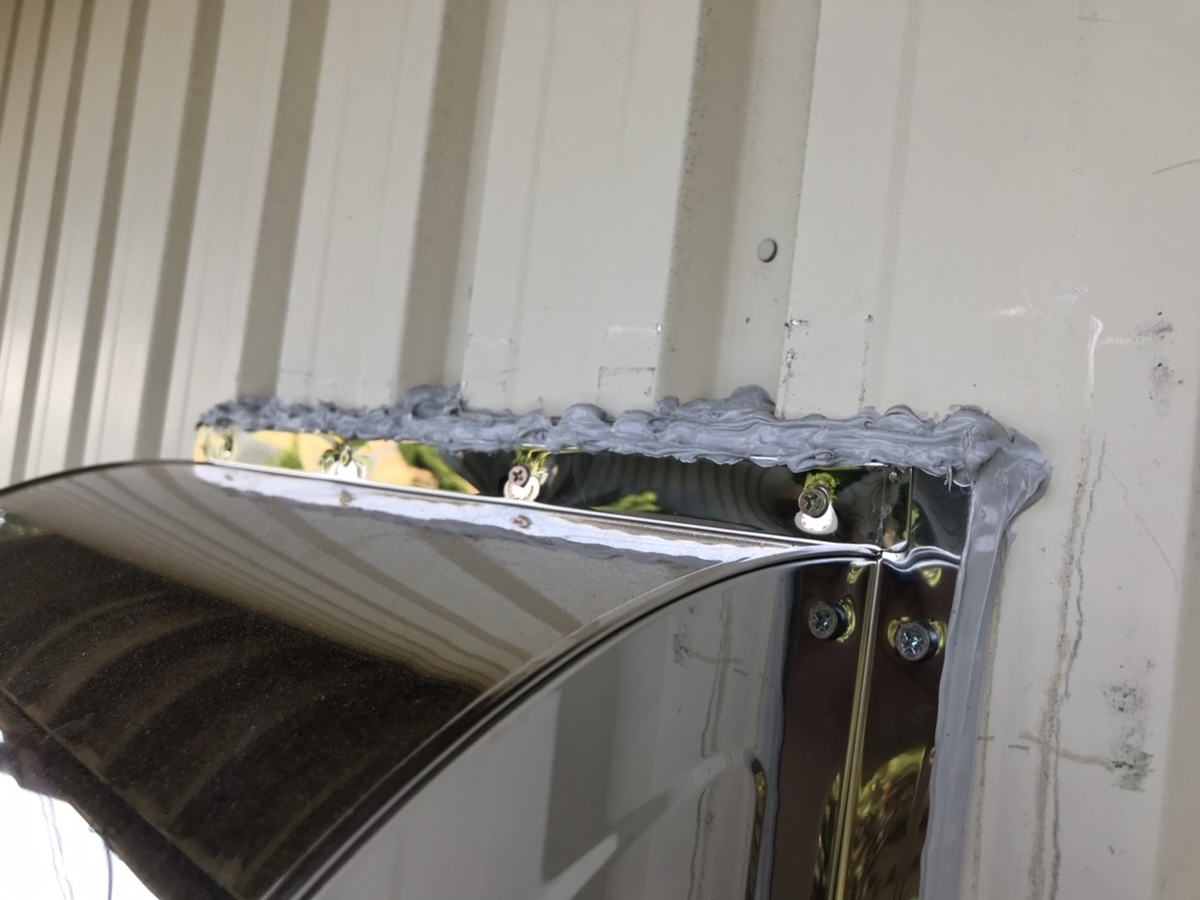

助手として旦那さんのDIYのお手伝いをしてきた私がやったコーキング!

旦那さんから

「見た目はいいから雨が入らないように隙間を作らずにやってくれ」

との指示に沿って、コーキング剤を鬼盛りしました(^_^)

f:id:Yamanao:20190527142139j:plain  f:id:Yamanao:20190527142122j:plain

電源配線をつなげる

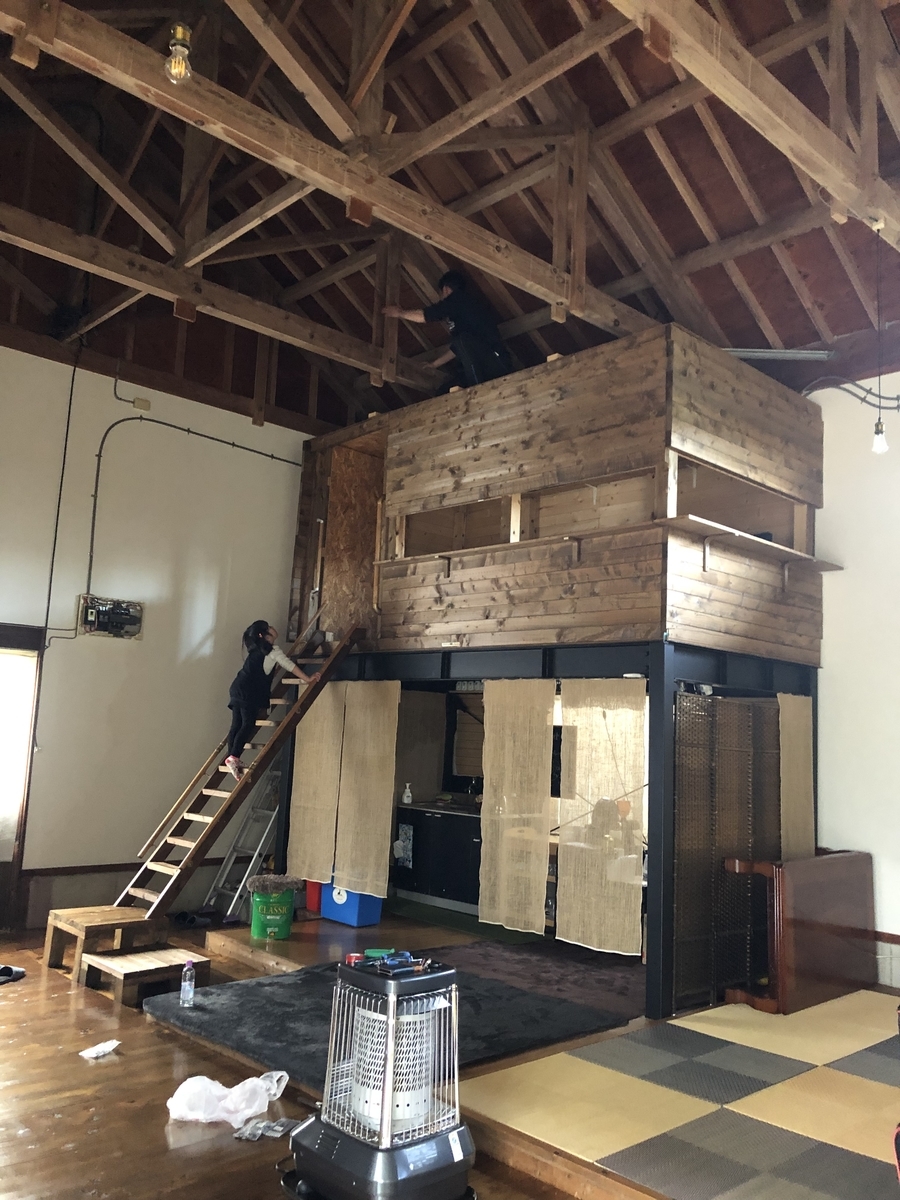

配線が目立たないように、梁の上などを這わせて換気扇付近まで延長します。

f:id:Yamanao:20190526195857j:plain

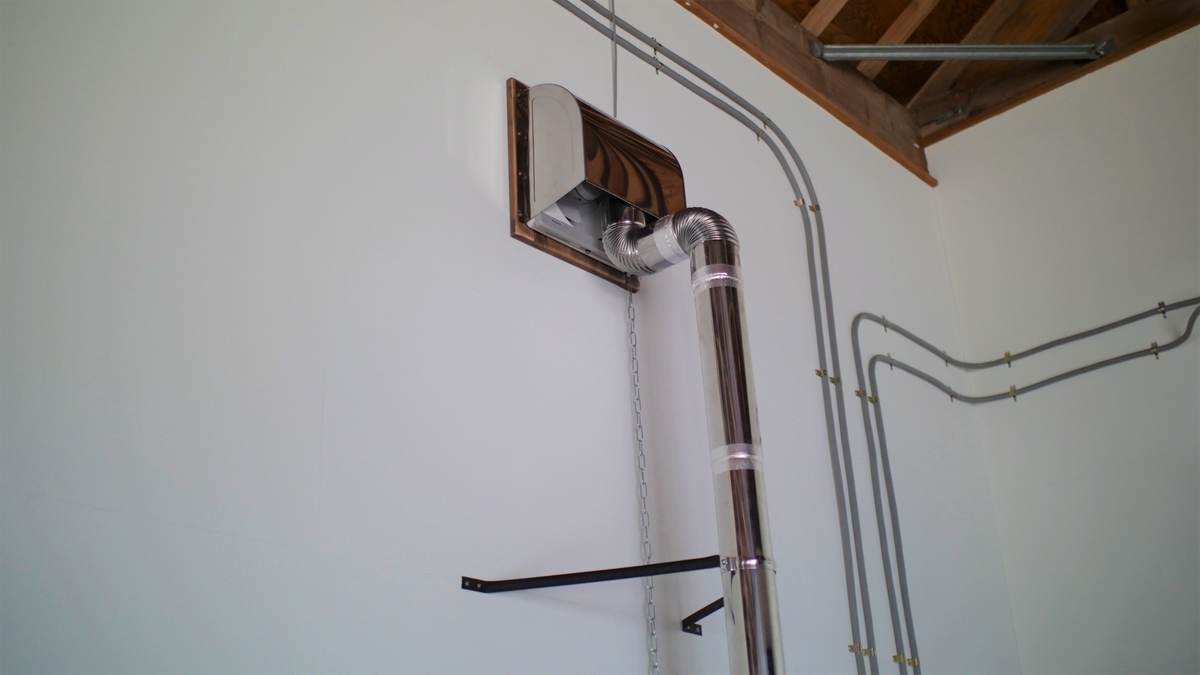

煙突を合わせて完成です!

f:id:Yamanao:20190527171527j:plain

ここまで読んでいただきありがとうございました。
